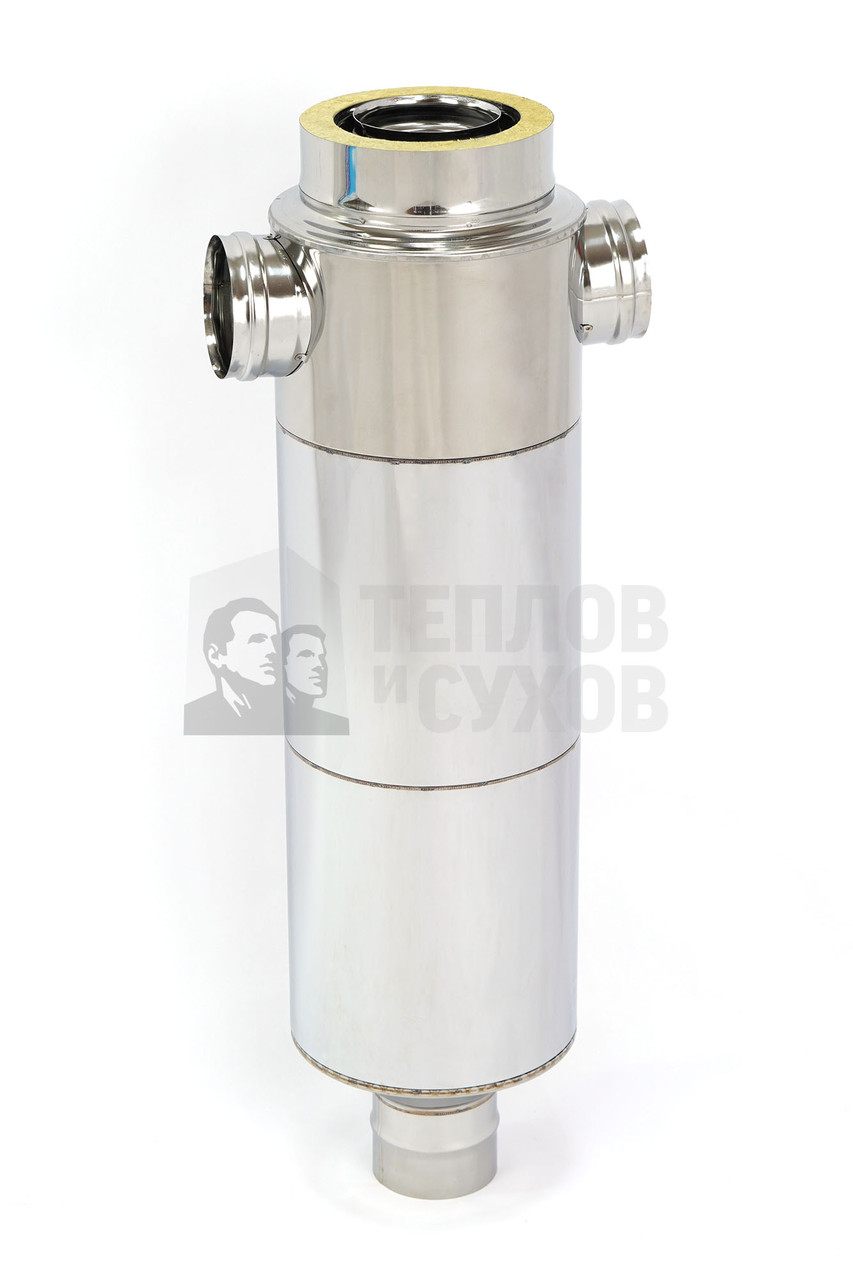

Узел проходной вентилируемый УПШ ТермоВент 115/150/210/260

УПШ ТермоВент - это вентилируемый узел прохода перекрытия, состоящий из 4 контуров: Первый контур - дымовой канал, по которому дымовые газы отводятся в атмосферу. (Труба D115 мм, AISI 430, толщина 0,8 мм).(1) Второй и третий контур контуры - вентиляционные каналы с разнонаправленными воздушными потоками, которые осуществляют непрерывное охлаждение дымового канала. (Труба D150 мм, AISI 430, толщиной 0,5 мм и труба D210 мм, AISI 430, толщиной 0,5 мм). (2,3) Воздушные каналы утеплены базальтовым цилиндром "Теплорок" толщиной 30 мм для предотвращения передачи остаточного тепла и образования конденсата. (4) Четвертый контур - труба D260, AISI 430, толщиной 0,5 мм. (5) К одному из входных каналов УПШ можно подключить вентиляцию ТиС Вент-П при помощи моно, термо-трубы ТиС D115 или гофрированной трубы. Для использования всех функций УПШ (отвод дымовых газов, охлаждение дымохода, вентиляция помещения) на крыше нужно смонтировать всего лишь 3-контурный дымоход ТермоВент. (6)
