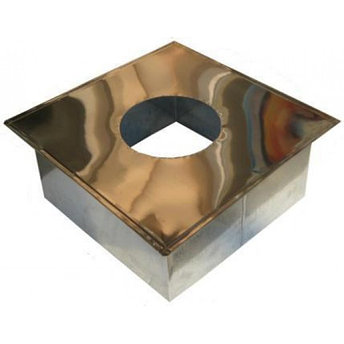

Потолочно-проходной узел (ППУ) диаметром 200 мм

Устройство и принцип работы

1. Декоративная пластина (фланец): Закрывает проем в потолке, придавая эстетичный вид со стороны помещения.

2. Защитный короб: Пустота между трубой и стенками короба заполняется негорючим утеплителем (базальтовая вата, керамзит или минерит).

3. Воздушный зазор: Предотвращает передачу тепловой энергии от трубы к балкам перекрытия.

Особенности монтажа

• Диаметр: Узел с маркировкой "200" рассчитан на то, чтобы труба диаметром 200 мм проходила сквозь него с небольшим технологическим зазором.

• Изоляция: Категорически не рекомендуется оставлять короб пустым. Его следует плотно заполнить термостойкой ватой (выдерживающей до 600–1000°C).

• Проход через перекрытие: Расстояние от дыма (внутренней стенки трубы) до сгораемых конструкций по нормам СНиП должно быть не менее 380 мм (без изоляции) или 250 мм (с изоляцией). ППУ помогает соблюсти эти нормы в компактном виде.

Важно: При установке в бане, где температуры отходящих газов могут достигать 400–600°C, рекомендуется дополнительно обшивать проем в перекрытии листами силикатом кальция перед установкой самого ППУ.
